சுயவிவர தயாரிப்பு வரி

சுயவிவர தயாரிப்பு வரி சுயவிவர தயாரிப்பு வரிசையில் SJSZ-65/132 தொடர் கூம்பு இரட்டை திருகு எக்ஸ்ட்ரூடர்கள், துருப்பிடிக்காத எஃகு வெற்றிடத்தை வடிவமைக்கும் தளங்கள், கிராலர் டிராக்டர்கள், தானியங்கி வெட்டும் ஒருங்கிணைந்த இயந்திரங்கள் மற்றும் இறக்கும் ரேக்குகள் ஆகியவற்றைப் பயன்படுத்துகிறது. வடிவமைக்கும் மேடையில் உயர் அழுத்த வெற்றிட பம்ப் மற்றும் நீர் பம்ப் ஆகியவை பொருத்தப்பட்டுள்ளன, அவை நான்கு பரிமாணங்களில் சரிசெய்யக்கூடியவை. டிராக்டர் காற்றழுத்தமாக இறுக்கப்பட்டுள்ளது. தானியங்கி நிலையான நீள வெட்டு இயந்திரம் ஒரு நிலையான நீளத்திற்கு வெட்டுவதற்கு பயண சுவிட்சைப் பயன்படுத்துகிறது. ஸ்டாக்கிங் ரேக் 6 மீட்டர் நீளம் கொண்டது, துருப்பிடிக்காத எஃகு மூலம் தயாரிக்கப்பட்டது, மேலும் காற்றோட்டமாக புரட்டப்பட்டது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

சுயவிவர தயாரிப்பு வரி

சுயவிவர தயாரிப்பு வரிசையில் SJSZ-65/132 தொடர் கூம்பு இரட்டை திருகு எக்ஸ்ட்ரூடர்கள், துருப்பிடிக்காத எஃகு வெற்றிடத்தை வடிவமைக்கும் தளங்கள், கிராலர் டிராக்டர்கள், தானியங்கி வெட்டும் ஒருங்கிணைந்த இயந்திரங்கள் மற்றும் இறக்கும் ரேக்குகள் ஆகியவற்றைப் பயன்படுத்துகிறது. வடிவமைக்கும் மேடையில் உயர் அழுத்த வெற்றிட பம்ப் மற்றும் நீர் பம்ப் ஆகியவை பொருத்தப்பட்டுள்ளன, அவை நான்கு பரிமாணங்களில் சரிசெய்யக்கூடியவை. டிராக்டர் காற்றழுத்தமாக இறுக்கப்பட்டுள்ளது. தானியங்கி நிலையான நீள வெட்டு இயந்திரம் ஒரு நிலையான நீளத்திற்கு வெட்டுவதற்கு பயண சுவிட்சைப் பயன்படுத்துகிறது. ஸ்டாக்கிங் ரேக் 6 மீட்டர் நீளம் கொண்டது, துருப்பிடிக்காத எஃகு மூலம் தயாரிக்கப்பட்டது, மேலும் காற்றோட்டமாக புரட்டப்பட்டது.

வழக்கு

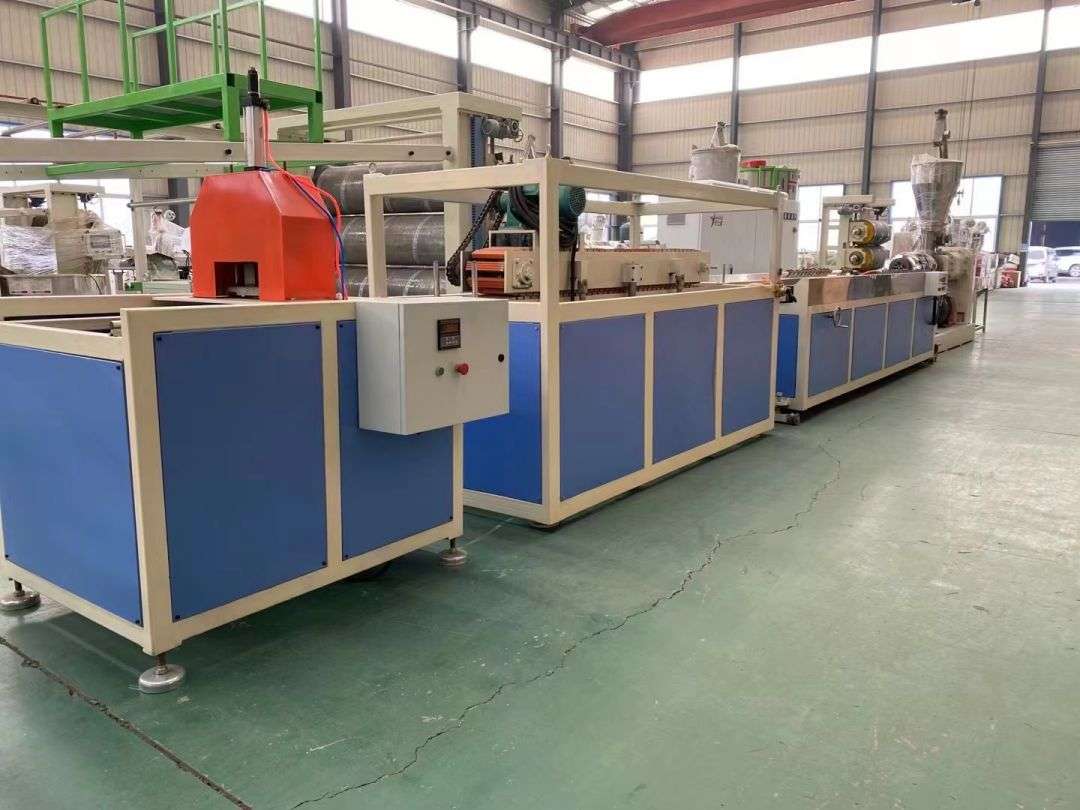

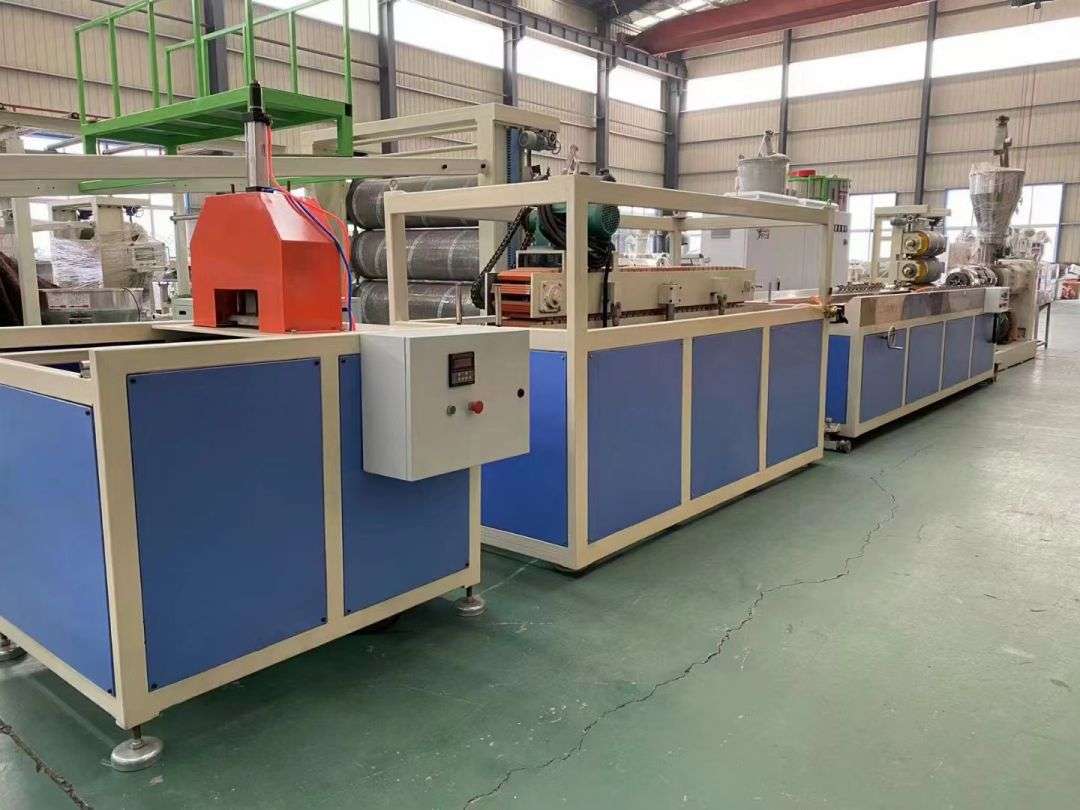

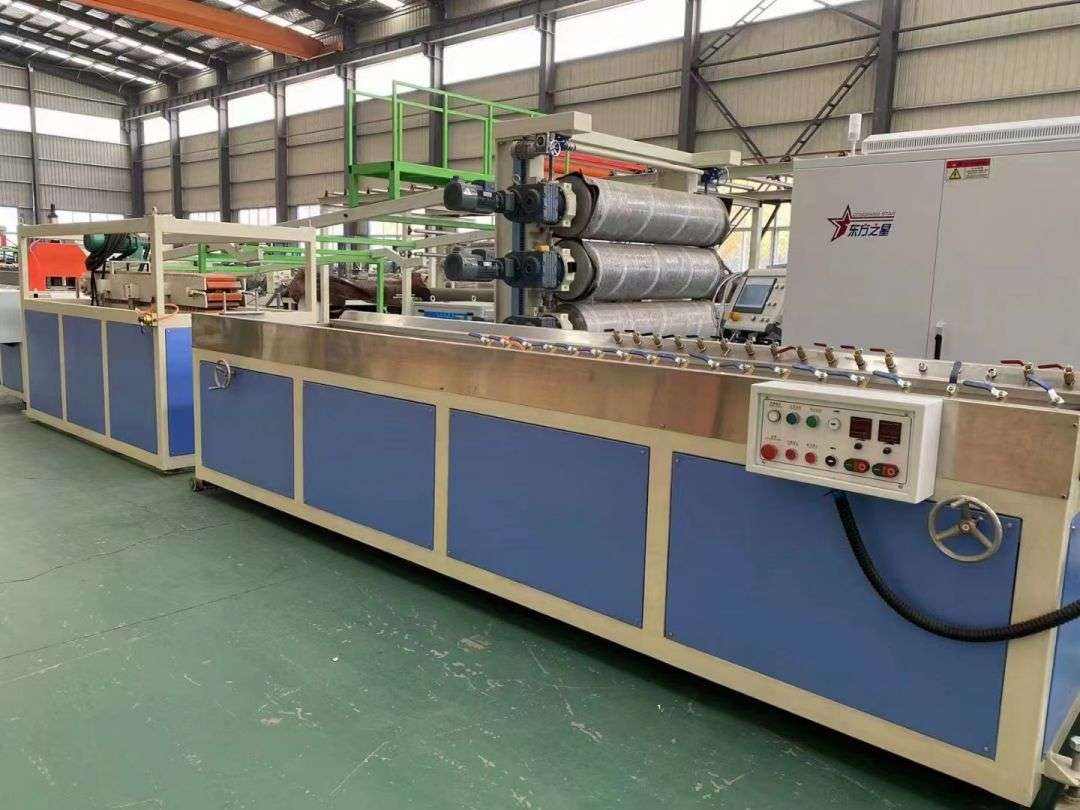

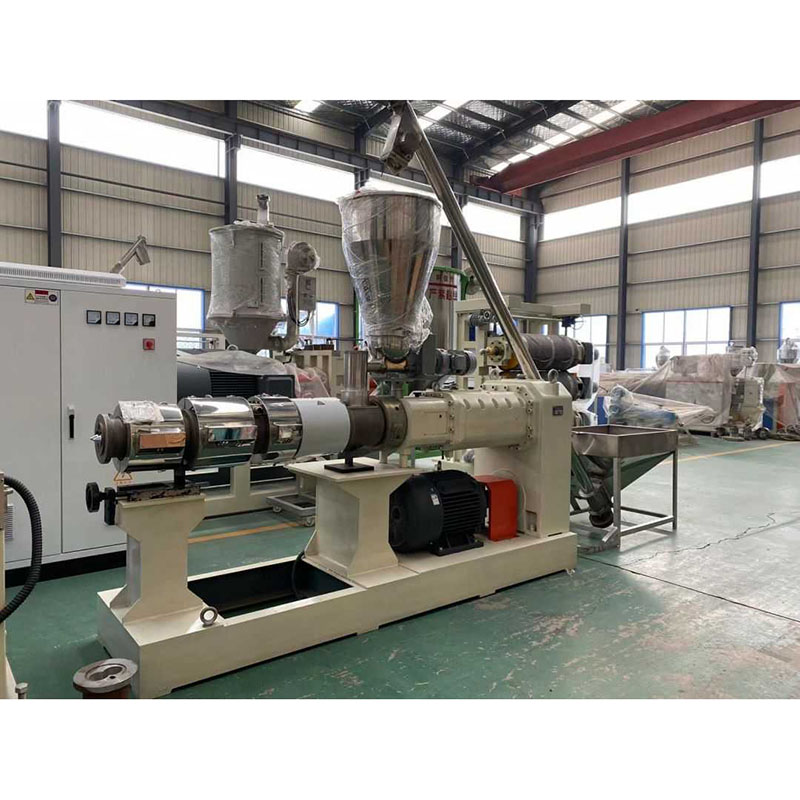

தயாரிப்பு காட்சி

திட்டம்	தொழில்நுட்ப அளவுரு
முக்கிய இயந்திரம்
மின் கட்டுப்பாட்டு அமைச்சரவை	* காற்று சுவிட்ச்: சிண்ட் * பயன்படுத்தப்படும் எஃகு தடிமன் 1.5 மிமீக்கு குறைவாக இல்லை, மேலும் அனைத்து மின் கூறுகளும் நன்கு அறியப்பட்ட பிராண்டுகள் ஆகும்.
உற்பத்தி அளவு (கிலோ / மணி)	100-200 (பதப்படுத்தப்பட்ட பொருட்கள் மற்றும் இயக்க நிலைமைகளின் வெவ்வேறு வெளியேற்ற அளவுகளுடன் மாறுபடும்)
அளவு (மிமீ)	3670 x 1500 x 2350 மிமீ
எடை (கிலோ)	3000 கிலோ
தானியங்கி அளவீடு மற்றும் உணவளிக்கும் ஹாப்பர்	பொருள்: துருப்பிடிக்காத எஃகு
பவர் டிரான்ஸ்மிஷன் லைன்	மூன்று கட்ட நான்கு கம்பி அமைப்பு
வெப்பநிலை கட்டுப்படுத்தி, அவசர நிறுத்தம் மற்றும் பாதுகாப்பு செயல்பாடுகளுடன்	அறிவார்ந்த வெப்பநிலை கட்டுப்பாட்டு அட்டவணை ஓவர்-கரண்ட் பாதுகாப்பு அலாரம் செயல்பாடு உயர் மின்னழுத்த சுமை பாதுகாப்பு அமைப்பு.
அம்சம்	உயர் வெட்டு, நல்ல பிளாஸ்டிசிங் விளைவு, அதிக வெளியீடு (100-160kg / h) உற்பத்தி வரியின் வெளியீட்டுத் தேவைகளைப் பூர்த்தி செய்ய தொடர்புடைய அளவின் சுயவிவர வெளியேற்ற வேகம். உயர்மட்ட உற்பத்தி பொருட்கள் மற்றும் நீடித்த பாகங்கள் முரட்டுத்தனமான பண்புகளைக் கொண்டுள்ளன.
செயல்பாட்டு குழு தரவு எவ்வாறு காட்டப்படுகிறது	டிஜிட்டல் காட்சி
திருகு: உயர்தர அலாய் 38CrMoAIA நைட்ரைடு அடுக்கு தடிமன் 0.7mm, மேற்பரப்பு கடினத்தன்மை HV940,Ra0.4um சீனாவின் நன்கு அறியப்பட்ட பிராண்ட்
விட்டம் (மிமீ)	65/132மிமீ
செயலில் நீளம் (மிமீ)	2140மிமீ
அளவு	கட்டுரை 2
வடிவம்	குறுகலான
வேக வேகம் (r/min)	1 ~ 34 (வெளியேற்றம்)
டிரம் உயர்தர அலாய் 38CrMoAIA நைட்ரைடு அடுக்கு தடிமன் 0.7mm, மேற்பரப்பு கடினத்தன்மை HV940,Ra0.4um
இயந்திர சிலிண்டர் வகை	ஒற்றைக்கல் சாதனங்கள்
வெப்பமூட்டும் முறை	வார்ப்பு அலுமினிய வெப்பமூட்டும் வளையம்
வெப்பமூட்டும் பகுதிகளின் எண்ணிக்கை	பகுதி 4
வெப்ப சக்தி (kw)	30Kw (11/4/6/8)
வெப்பநிலை வரம்பு (℃)	50~350℃
குளிரூட்டும் பகுதிகளின் எண்ணிக்கை	3 மாவட்டம்
ஒருங்கிணைந்த ஓட்டம் கோர்	45 #, குரோம் பூசப்பட்ட உட்புற மேற்பரப்பு
குளிரூட்டும் பாதை	3X250w மின்விசிறி குளிர்விக்கப்படுகிறது
குளிரூட்டும் ஊடகம்	காற்று
தர உத்தரவாதம்	10,000 மணி நேரத்திற்கும் மேலான சேவை வாழ்க்கை
இயந்திர டிரம் கையாளும் முறை	இரட்டை அலாய் கடினத்தன்மை HRC 55-62
2. டிரைவ் சிஸ்டம் மற்றும் டெசிலரேஷன் சிஸ்டம்
முக்கிய இயக்கி மோட்டார் சக்தி	37kw, ஷான்டாங் பிரபலமான பிராண்ட் மோட்டார்
பிரதான மோட்டார் வேலை செய்யும் முறை	மூன்று-கட்ட ஒத்திசைவற்ற மோட்டார், கியர்பாக்ஸுடன் நேரடியாக இணைக்கப்பட்டுள்ளது, மாறி அதிர்வெண் மாற்ற கவர்னர் கொண்ட மோட்டார்
பிரதான இயக்கி பிரதான இயந்திரத்தின் வேகம்	30~1400r/நிமிடம்
கியர் பாக்ஸின் பிராண்ட்	கிடைமட்ட உயர் முறுக்கு கியர் பாக்ஸ், கடினமான பல் சாய்ந்த கியர்
கியர் சக்கரம்	நைட்ரஜன் ஊடுருவல் சிகிச்சை, கியர் பொருள் 20CrMoTi ஆகும்
வேலை டிக்கெட் பெட்டி	இரண்டு விநியோக பெட்டி குறைப்பு தண்டுகள் டைகல் கியர்களால் இயக்கப்படுகின்றன
பிரதான மோட்டாரின் வேக ஒழுங்குமுறை முறை	ஏசி வேக கட்டுப்பாடு
3. வெற்றிட உந்தி அமைப்பு
வகை	நீர் வளைய வெற்றிட பம்ப்
மோட்டார் சக்தி	3கிலோவாட்
மோட்டார் வேலை முறை	மூன்று கட்ட ஒத்திசைவற்ற மோட்டார்
வெற்றிட பட்டம்	0~-0.8பா
வெற்றிட பம்ப்	வெளியேற்ற விகிதம்: 60m³ / h

1. 240 வெற்றிட அமைப்பு அட்டவணை

அளவு (மிமீ)	400012001475மிமீ (வழிகாட்டி ரயில் அளவு உட்பட)
நீர் தட்டு பொருள்	துருப்பிடிக்காத எஃகு
காற்று முனை மற்றும் நீர் முனையின் எண்ணிக்கை	சுமார் 60
முன்னும் பின்னும் மோட்டாரை நகர்த்தவும்	0.75KW (1 தொகுப்பு)
தண்ணீர் பம்ப்	3KW
வெற்றிட பம்ப் வகை	நீர் வளைய வெற்றிட பம்ப்
வெற்றிட பம்ப் சக்தி	இரண்டு, 4 கிலோவாட்
வெற்றிட பட்டம் (Mpa)	0~-0.8பா
நீர் நீராவி முனையின் நிலை மற்றும் இணைப்பு முறை	இடம்: அமைவு கட்டத்தின் இருபுறமும்: நிலையான வகை
மைய உயரத்தின் சரிசெய்தல் முறை	காக்லியர் புழு கையேடு
கட்டுப்பாட்டு அமைச்சரவை	1, எளிதான செயல்பாடு. 2, எலக்ட்ரிக் சரிசெய்தலுக்கு முன்னும் பின்னும் செட்டிங் டேபிளை உணரவும், கைமுறையாக மேலும் கீழும் சரிசெய்தல். 3、 மின்சாதனங்கள் சிண்டால் செய்யப்பட்டவை 4, அனைத்து மோட்டார்களும் அதிகப்படியான சுமை பாதுகாப்பைக் கொண்டுள்ளன.
தண்ணீர் தொட்டியின் அளவு மற்றும் அளவு	சுமார் 150லி

பொதுவான விவரக்குறிப்பு அளவுருக்கள்

தானியங்கி நீர் வழங்கல் மற்றும் வடிகால் கட்டுப்பாடு

வெற்றிட அட்டவணை 1

700 மிமீ மற்றும் முன்னோக்கி நகர்த்தவும்

இடது மற்றும் வலது ஃபைன்-ட்யூனிங் ± 30 மிமீ

நீர் வட்டுகள் துருப்பிடிக்காத எஃகு மூலம் செய்யப்படுகின்றன

வெளிப்புற குழாய் மற்றும் உபகரணங்கள் நிறுவ எளிதானது மற்றும் மாற்றியமைக்க எளிதானது.

நீர் வழங்கல் மற்றும் வடிகால் அனைத்து வெளிப்புற குழாய்கள் அளவு 1 "-2" கால்வனேற்றப்பட்ட எஃகு குழாய்கள் செய்யப்படுகின்றன.

நல்ல தோற்றம்

2. கிராலர் டிராக்டர்

நீளம், X மற்றும் அகலம் (மிமீ)	1800 மிமீ x 1500 மிமீ x 1700 மிமீ
இழுவை வேகம் (மீ / நிமிடம்) அதிகபட்ச டிராபார் இழுப்பு	0.8-5 மீ/I 4000 N
இழுவை மோட்டார் சக்தி (kw)	2.2kw x 1
வழியைக் கண்காணிக்கவும்	நியூமேடிக்
மோட்டார் இணைப்பு முறை	நட்சத்திர இணைப்பு
மோட்டார்கள் எண்ணிக்கை	1
மோட்டார் வேகம்	10~1450r/நிமிடம்
பயனுள்ள நீளத்தைக் கண்காணிக்கவும்	1500மிமீ
மோட்டார் வேக கட்டுப்பாடு	ஏசி மோட்டார், இன்வெர்ட்டர் வேக கட்டுப்பாடு
ரப்பர் மற்றும் டிராக்கை இணைக்கும் முறை	திருகுகள் மூலம் விரைவாக இணைக்கப்பட்டுள்ளது, நிறுவ மற்றும் அகற்ற எளிதானது
இழுவைத் தொகுதிகளின் சிறப்பியல்புகள்	ரப்பர் பிளாக்குகள் மற்றும் Q235A எஃகு, நல்ல ஆயுள் மற்றும் உடைகள் எதிர்ப்புடன் இணைக்கவும்
மோட் ஆஃப் மோட்	நியூமேடிக் கட்டுப்பாடு
டிராக்டரின் மைய உயரம்	1000 ± 50 மிமீ, அனுசரிப்பு, ஒத்திசைவான இழுவை வேகம்.
அழுத்தப்பட்ட காற்று அழுத்தம்	0.5~0.7Mpa
சங்கிலி எரிபொருள் நிரப்பும் முறை	கைமுறை சேர்த்தல்
கட்டுப்பாட்டு அமைச்சரவை சிலிண்டர் மற்றும் நியூமேடிக் பாகங்கள்	மின் பாகங்கள்: சிண்ட் சிலிண்டரை யாட்கே பயன்படுத்துகிறார்
அனைத்து நியூமேடிக் பாகங்கள்: யாட்கர் × டிராக்டர் கன்ட்ரோலர் வெற்றிடக் கட்டுப்பாட்டுப் பலகையில் உள்ளது × மீதமுள்ள பக்கவாட்டில் உள்ள கதவுகள் மற்றும் பெட்டிகள் 1.5மிமீ எஃகு தகடு தடிமன் கொண்டவை. × டிராக்டரின் தோற்றம் அழகாக இருக்கிறது.

தானியங்கி வெட்டும் ஒருங்கிணைந்த இயந்திரம்

3. வெட்டும் இயந்திரம்: 1,200 MM X 1160 MM X 1600 MM
அழுத்தம் முறை வெட்டு துல்லியம் வெட்டு உயரம் மோட்டார் சக்தியை வெட்டுங்கள்	நியூமேடிக் சுற்று ≤2மிமீ ≤150மிமீ 1.5 கிலோவாட்
அதிகபட்ச வெட்டு அகலம்	260 மி.மீ
மீட்டர் முறை	ஒளிமின் சுவிட்ச்
காற்று சுருக்க அழுத்தம்	0.5~0.7Mpa

மொத்த அட்டவணை

பயனுள்ள நீளம்	4,000 மி.மீ
வெளியேற்ற முறை	நியூமேடிக் பயன்முறை
